FAQ Übersicht

Da habe ich leider keine Erfahrung und kein Rezept. Vielleicht hilft aber das hier weiter:
https://haun-media.de/tiltdesign-faq/index.php?action=artikel&cat=18&id=61&artlang=de

Hier steht was zum Delta 3200:
http://www.caffenol.org/film-development-chart/

Wenn du ein Ergebnis hast, kannst du mir es gerne mitteilen. das veröffentlich ich gerne auf diesen Seiten :-)

Gruß Ralle

Adox CHS 100 | ISO 100/21° in Rodinal / Adonal 1+50 / 10,0 Min / 20°C
Die ersten 60s permanent kippen, anschließend jede Minute 1x kippen
Ergebnis: Sehr gut / Besten Dank für Deine Hilfe Kurt :-)



Adox CHS 100 | ISO 100/21° in Rodinal / Adonal 1+50 / 10,0 Min / 20°C
Die ersten 60s permanent kippen, anschließend jede Minute 1x kippen
Ergebnis: Sehr körnig

Adox CHS 100@200 | ISO 100/21° in Adonal 1+167 / 120,0 Min / 20°C
Den Film 2 Min. Vorwässern

Anfangsagitation 5x kippen, anschließend nach einer Stunde 5x kippen
Ergebnis: Man sollte den ADOX CHS100 nicht pushen.
Das bringt nicht viel. Landschaftsaufnahmen und andere
detailreiche Aufnahmen sehen sehr bescheiden aus.

Adox CHS II 100 | ISO 100/21° in Amaloco AM74 1+15 / 7,5 Min / 20°C
Die ersten 30s permanent kippen, anschließend alle 30s 2x kippen
Ergebnis: Ok. Ist nicht mein Lieblingsfim

Adox CMS 20 | ISO 20/14° in Rodinal oder Adonal 1+100 / 18,0 Min / 20°C
Die ersten 30s permanent kippen, anschließend nach 10s jede Minute kippen
(nicht zu heftige Kippbewegungen)
when you fix: if you use a rapid fixer...the time is very short to fix...90secs max to fix

Ergebnis: noch nicht ausprobiert
Das Rezept stammt von Roberto Messina photography Thank you very much :-)
Hier ein Beispiel auf Flickr: Beispielbild

Agfa APX25 | ISO 25/15° | Mittelformat
Adonal 1+100 / 26,0 Min / 20°C
eine Minute Anfangsagitation
alle 60s 5s agitation
Ergebnis: sehr gut

Der Agfa APX100 bringt volle 100 ASA, bei 20° Grad:
Die ersten 30s permanent, dann 2 x alle 30s kippen
insgesamt 9,5 Min. Entwicklungszeit
Ergebnis: Klasse

Agfa APX100 | ISO 100/21° | Kleinbild
Caffenol C / 12,0 Min / 20°C
40g Soda / 12g Vitamin C / 30g Kaffee in 750ml Wasser
5 Min vorwässern (destilliertes Wasser)
10x kippen, anschließend 3x alle 60s kippen
insgesamt 12 Min. Entwicklungszeit
Ergebnis: Gut

Agfa APX100 | ISO 100/21° | Kleinbild
Adonal 1+25 / 8,0 Min / 20°C
eine Minute ständig kippen
alle 30 sec. schnell 2x kippen
insgesamt 8,0 Min. Entwicklungszeit
Ergebnis: Sehr gut



Agfa APX100 | ISO 100/21° | Kleinbild
Adonal 1+50 / 17,0 Min / 20°C
eine Minute ständig kippen
anschließend alle 30s. 1x kippen
insgesamt 17,0 Min. Entwicklungszeit
Ergebnis: sehr gut



Agfa APX100 | ISO 100/21° | Kleinbild
Caffenol-C-M / 12,0 Min / 20°C
20g Soda / 8g Vitamin C / 20g Kaffee in 500ml Wasser
10x kippen, anschließend 3x alle 60s kippen
insgesamt 12 Min. Entwicklungszeit
Ergebnis: sehr gut


Agfa APX100 | ISO 100/21° | Kleinbild
Adonal 1+100 / 60,0 Min / Stand / 20°C
eine Minute Anfangsagitation
dann stehenlassen ohne Bewegung
insgesamt 60,0 Min. Entwicklungszeit
Ergebnis: geht so..

Agfa APX100 | ISO 100/21° | Kleinbild
D-76 1+1 / 13,5 Min / 20°C
eine Minute ständig kippen
anschließend alle 30s in 3x in ca. 5s kippen
insgesamt 13,5 Min. Entwicklungszeit
Ergebnis: Sehr gut!!


Agfa APX100 | ISO 100/21° | Kleinbild
Caffenol-C-L / 40,0 Min / 24°C
8g Soda / 5g Vitamin C / ca. 1,5 - 2,0g Kbr (Kaliumbromid) / 20g Kaffee in 500ml Wasser
Anfangsagitation 60s kippen
anschließend alle 2, 4, 8 Minuten 3x kippen
insgesamt 40 Min. Entwicklungszeit
Ergebnis: Ganz gut. Schlechtes Fotowetter.

Agfa APX100 | ISO 100/21° | Kleinbild
Ilford Ilfosol 3 1+9 / 5,0 Min / 20°C
60s kontinuierlich kippen, dann alle 60s 10s kippen
Ergebnis: Sehr gut

Agfa APX100 | ISO 100/21° | Kleinbild
Rollei RHS DC 1+15 / 6,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Sehr gut!!


Agfa APX100 | ISO 100@160 | Kleinbild
Adonal 1+50 / 17,0 Min / 20°C
30s Anfangsagitation
anschließend alle 60s. 3x kippen
insgesamt 17,0 Min. Entwicklungszeit
Ergebnis: sehr gut


Agfa APX100 | ISO 100/21° | Kleinbild
Caffenol-RS / 11,0 Min / 20°C
RS steht für reduziertes Soda. Es eignet sich gut dafür Filme bei
ihrer Nennempfindlichkeit und kurzer Zeit zu Entwickeln.
20g Soda / 8g Vitamin C / 20g Kaffee in 500ml Wasser
Anfangsagitation: 10x kippen oder 30s,
anschließend 3x alle 60s kippen
insgesamt 11,0 Min. Entwicklungszeit
Ergebnis: Klasse


Agfa APX100@400 | ISO 100/21° | Kleinbild
Adonal 1+100 / 60,0 Min / ca. 20°C / Stand Development
Die ersten 60s permanent kippen, anschließend nach 30 Minuten 1x kippen.



Agfa APX 400 | ISO 400/27° | Kleinbild
D-76 1+1 / 11,0 Min / 20°C
eine Minute ständig kippen
anschließend alle 60s 10s kippen
Ergebnis: Sehr gut!!

Agfa APX100 New | ISO 100/21° | Kleinbild
Adonal 1+50 / 10,0 Min / 20°C
30s ständig kippen
anschließend alle 60s 3x in 8-10s kippen
insgesamt 10,0 Min. Entwicklungszeit
Ergebnis:

Agfa APX100 NEW | ISO 100/21° | Kleinbild
Rollei RHS DC 1+7 / 5,0 Min / 20°C
60s kontinuierlich kippen,
dann alle 30s 2x kippen
Ergebnis:

Agfa APX100 New @200ASA | ISO 100/21° | Kleinbild
Caffenol-C-M / 15,0 Min / 20°C
20g Soda / 8g Vitamin C / 20g Kaffee in 500ml Wasser
10x kippen, anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis:

Agfa APX100 New | ISO 100/21° | Kleinbild
XTOL 1+1 / 10,0 Min / 20°C
30s ständig kippen
anschließend alle 60s 10s kippen
insgesamt 10,0 Min. Entwicklungszeit
Ergebnis: nicht gut

Scan mit Plustek OpticFilm 7600i SE / Silverfast. Kein Profil zugeordnet.
Die Negative erscheinen sehr flau.

Agfa APX100 New | ISO 100/21° | Kleinbild
Ilfosol 3 1+9 / 5,0 Min / 20°C
30s ständig kippen
anschließend alle 60s 10s kippen
insgesamt 5,0 Min. Entwicklungszeit
Ergebnis: sehr gut



Agfa APX100 New | ISO 100/21° | Kleinbild
ORWO R09 1+25 / 8,0 Min / 20°C
ORWO R09 (Rodinal / Adonal)
60s ständig kippen
anschließend alle 60s 4x kippen
insgesamt 8,0 Min. Entwicklungszeit

Besten Dank an Enrico Weber für das Rezept

Das Ergebnis: http://www.ipernity.com/doc/enricoweber/33511371

Agfa APX100 New @200 in D76 1+1 | Kleinbild
Kodak D76 1+1 / 15,5 Min / 20°C
60s ständig kippen
anschließend alle 60s 3x in 8s kippen
insgesamt 15,5 Min. Entwicklungszeit
Ergebnis: gut

Agfa APX100 New in D76 1+1 | Kleinbild
Kodak D76 1+1 / 10,25 / 21°C
40s ständig kippen
anschließend alle 60s 10s kippen

Noch kein Vorschaubild vorhanden.

Agfa APX100@400 New | ISO 100/21° | Kleinbild
XTOL 1+1 / 15,0 Min / 20°C
30s ständig kippen
anschließend alle 60s 10s kippen
insgesamt 15,0 Min. Entwicklungszeit
Ergebnis:

Agfa APX100@400 New | ISO 100/21° | Kleinbild
Dektol Stock / 3,0 Min / 20°C
3 Min. ständig kippen
insgesamt 3,0 Min. Entwicklungszeit
Ergebnis: Sehr gut

Agfa APX100@400 New | ISO 100/21° | Kleinbild
100 ml Dektol  + 350 ml XTOL
5 Min. ständig kippen
insgesamt 5,0 Min. Entwicklungszeit
Ergebnis: Sehr gut

Agfa APX100@400 New | ISO 100/21° | Kleinbild
Adonal 1+50 / 16,0 Min / 20°C
60s ständig kippen
anschließend alle 60s 3x kippen
insgesamt 16,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Agfa APX100@400 New | ISO 100/21° | Kleinbild
Adonal 1+25 / 8,0 Min / 20°C
60s ständig kippen
anschließend alle 60s 3x kippen
insgesamt 8,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Agfa APX100 New @200 in D76 1+0 / Stock | Kleinbild
Kodak D76 1+1 / 11,0 Min / 20°C
30s Start Agitation
anschließend alle 60s 10s kippen
insgesamt 11,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Agfa APX100@800 New | ISO 100/21° | Kleinbild
Adonal 1+100 / 80,0 Min / 20°C / Stand
60s ständig kippen
anschließend warten :-)
Ergebnis: sehr gut

Agfa APX100@200 New | ISO 100/21° | Kleinbild
Adonal 1+50 / 16,0 Min / 20°C
60s ständig kippen
anschließend alle 60s 3x kippen
insgesamt 16,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Agfa APX100@400 New | ISO 100/21° | Kleinbild
Adonal 1+100 / 60,0 Min / 20°C / Stand
60s Anfangsagitation.
Nach 30 Minuten 1x kippen
Ergebnis: sehr gut

Agfa APX100 New @400 in D76 1+0 | Kleinbild
Kodak D76 1+0 / 18,0 Min / 20°C
30s ständig kippen
anschließend 10 Minuten alle 60s 10s kippen
danach alle 2 Minuten 10s kipppen

gfa APX100@200 New | ISO 100/21° | Kleinbild
Adonal 1+25 / 9,0 Min / 20°C
60s ständig kippen
anschließend alle 60s 3x kippen
insgesamt 9,0 Min. Entwicklungszeit
Ergebnis:

Agfa APX100@50 New | ISO 100/21° | Kleinbild
Adonal 1+50 / 9,0 Min / 20°C
60s ständig kippen
anschließend alle 60s 3x in 8-10s kippen
insgesamt 9,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Agfa APX100 New | ISO 100/21° | Kleinbild
R09 Spezial 1+30 / 9,0 Min / 20°C
60s ständig kippen
anschließend alle 60s 3x kippen
Ergebnis: sehr gut

Agfa APX100@400 New | ISO 100/21° | Kleinbild
Amaloco AM74 1+7 / 7,0 Min / 20°C
30s Anfangsagitation.
alle 30s 2x kippen
Ergebnis: sehr gut!

Agfa APX100@50 New | ISO 100/21° | Kleinbild
Amaloco AM74 1+7 / 3,0 Min / 20°C
30s Anfangsagitation.
alle 30s 2x kippen
Ergebnis: sehr gut!

Agfa APX100@200 New | Kleinbild
Amaloco AM74 1+7 / 6,0 Min / 20°C
30s Anfangsagitation.
alle 30s 2x kippen
Ergebnis: gut!

Agfa APX100@400 New | ISO 100/21° | Kleinbild
Amaloco AM74 1+15 / 11,20 Min / 20°C
30s Anfangsagitation.
alle 30s 2x kippen
Ergebnis: sehr gut!

Agfa APX100@1600 New | ISO 100/21° | Kleinbild
Adonal 1+100 / 120,0 Min / 20°C / Stand
Anfangsagitation: 60s ständig kippen
anschließend warten :-)
Ergebnis: sehr gut

Agfa APX400 New | ISO 400/27° | Kleinbild
Adonal 1+25 / 12,5 Min / 20°C
30s ständig kippen
anschließend alle 60s 4x in 8-10s kippen

Ergebnis: gut

Agfa APX400 New | ISO 400/27° | Kleinbild
Dektol 1+5 / 12,0 Min / 24°C
Anfangsagitation 30s
anschließend alle 60s 4x 10s kippen

Ergebnis: gut

Agfa APX400@800 New | ISO 400/27° | Kleinbild
Kodak D76 1+1/ 17,0 Min / 20°C
Anfangsagitation 60s
anschließend alle 60s 5x in 10s kippen

Ergebnis: ok

Agfa HDC 200 Plus | ISO 200/24°  in Caffenol C bei 20° Grad
Caffenol C / 17,0 Min / 20°C
14,0g Soda / 2,5g Vitamin C / 10g Kaffee in 500ml Wasser
3 Min. kippen (Anfangsagitation)
anschließend 10x alle 30s kippen
insgesamt 17,0 Min. Entwicklungszeit
Ergebnis: ...

Agfa Ortho 25 | ISO 25/15° | Kleinbild
Adonal 1+10 / 4,0 Min / 20°C
Bewegen: permanent kippen
Ergebnis: sehr gut

Datenblatt: AGFAORTHO 25

Agfa Ortho 25  | ISO 25/15° | Kleinbild | abgelaufen: 07/1993
Adonal 1+50 / 7,0 Min / 20°C
30s kippen
10s jede angefangene Minute kippen
Ergebnis: sehr gut


abgelaufen: 07/1996


Agfa Ortho 25  | ISO 25/15° | Mittelformat | abgelaufen: 07/1988
Kodak Dektol 1+2 / 3,0 Min / 20°C
3,0 Min. permanent kippen

Ergebnis: sehr gut

Agfa Ortho 25  | ISO 25/15° | Kleinbild | abgelaufen: 07/2001
Adonal 1+10 / 4,0 Min / 20°C
Permanente Agitation
Ergebnis: sehr gut

Agfa Ortho 25  | ISO 25/15° |Mittelformat | abgelaufen: 07/88
Adonal 1+50 / 7,0 Min / 20°C
30s kippen
10s jede angefangene Minute kippen
Ergebnis: sehr gut

DM Paradies 400 | ISO 400/27°
Caffenol C / 13,0 Min / 20°C
26,0g Soda / 8,0g Vitamin C / 20g Kaffee in 500ml Wasser
30s kippen (Anfangsagitation), anschließend 3x alle 60s kippen
insgesamt 13 Min. Entwicklungszeit
Ergebnis: Gut und natürlich Ansichtssache. Nächstemal lasse ich den Film noch 2 Minuten länger in der Kaffeebrühe.

DM Paradies 400 | ISO 400/27°  in Caffenol C bei 20° Grad
Caffenol C / 15,0 Min / 20°C
21,0g Soda / 6,4g Vitamin C / 16g Kaffee in 400ml Wasser
meine Waage kann keine zehntel Gramm anzeigen, daher leichte Abweichungen im Zehntelbereich möglich
2 Min vorwässern (destilliertes Wasser)
30s kippen (Anfangsagitation), anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis: Wunschergebnis +++
Vorwässern und 2 Minuten längere Entwicklungszeit bringen mehr Kontrast. Daher besser als diese Vorgehensweise.



DM Paradies 400 | ISO 400/27°  in Caffenol C und XTOL 1+1 bei 20°C

1.)
Caffenol C / 10,0 Min / 20°C
21,0g Soda / 6,4g Vitamin C / 16g Kaffee in 400ml Wasser
2 Min vorwässern (destilliertes Wasser)
30s kippen (Anfangsagitation), anschließend 3x alle 60s kippen
10,0  Min. Entwicklungszeit
Entwickler ausschütten und anschließend kurz spülen
2.)
XTOL 1+1 / 5,0 Min / 20°C
5x kippen
danach alle 20s 1x kippen
Ergebnis: Gut (wurde mit Photoshop u.a. aufgehellt)

DM Paradies 400 | ISO 400/27°  in Caffenol C bei 20° Grad
Caffenol C / 15,0 Min / 20°C
21,0g Soda / 6,4g Vitamin C / 16g Kaffee in 400ml Wasser
meine Waage kann keine zehntel Gramm anzeigen, daher leichte Abweichungen im Zehntelbereich möglich
2 Min vorwässern (destilliertes Wasser)
30s kippen (Anfangsagitation), anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis: Wunschergebnis +++
Vorwässern und 2 Minuten längere Entwicklungszeit bringen mehr Kontrast. Daher besser als diese Vorgehensweise.



DM Paradies 200 | ISO 200/24°  in Caffenol C bei 20° Grad
Caffenol C / 15,0 Min / 20°C
21,0g Soda / 6,4g Vitamin C / 16g Kaffee in 400ml Wasser
meine Waage kann keine zehntel Gramm anzeigen, daher leichte Abweichungen im Zehntelbereich möglich
2 Min vorwässern (destilliertes Wasser)
30s kippen (Anfangsagitation), anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis: Wunschergebnis +++

Fuji Neopan 400 Professional (2008) in Kodak T-MAX 1+4 (2003) bei 20° Grad:
Jede Minute 5x die ersten 10s kippen
insgesamt 6,0 Min. Entwicklungszeit
Ergebnis: Der Entwickler scheint noch gut zu sein. Klasse Ergebnisse mit dieser Kombination

Fuji Neopan 400@800 Professional in Kodak D76 1+1 20°C | Kleinbild
Anfangsagitation: 60s
Agitation: 10s alle 60s kippen
13,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Fuji Neopan 400@1600 in Adonal 1+25 20°C | Kleinbild
Anfangsagitation: 30s
Agitation: 10s alle 60s kippen
10,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Fuji Neopan 400 Professional in Ilfosol3 1+9 Mittelformat bei 20° Grad:
1 Minute Anfangsagitation
1x alle 30s
6,5 Min. 20°

expired 2000-06

Fuji Neopan Acros 100 in Ultrafin 1+4
Ultrafin Plus 1+4, 20°C, 6 Min, alle 3 Sekunden kippen
Ergebnis: Durchwachsen. Standardentwickler für diesen Film noch nicht gefunden

Fuji Neopan Acros 100 | ISO 100/21° | 120 Rollfilm
XTOL 1+1, 20°C, 9.5 Min.
erste 30s permanent kippen
danach alle 30s 2x kippen

Fuji Neopan Acros 100 | ISO 100/21°
Adonal 1+100 / 60,0 Min / ca. 20°C / Stand Development
Die ersten 30s permanent (aber langsam) kippen, anschließend nach 30 Minuten 1x kippen.
Ergebnis: Gut

Fuji Neopan Acros 100 in Kodak D-76 1+1 bei 20° Grad
Die ersten 30s permanent,
dann (jede angebrochene Minute) 4 x in 10s alle 60s kippen
insgesamt 10,5 Min. Entwicklungszeit
Ergebnis: Sehr gut, nur noch 3X kippen in der Minute



Fuji Neopan Acros 100 in Kodak D-76 1+1 bei 20° Grad
Die ersten 30s permanent,
dann (jede angebrochene Minute) 3 x in 10s alle 60s kippen
insgesamt 10,5 Min. Entwicklungszeit
Ergebnis: Sehr gut


Ilford Delta 100 | ISO 100/21° | Mittelformat
Ilford Ilfosol 3 1+9 / 6,0 Min / 20°C
Die ersten 10s 4x kippen, dann alle 60s 4x in 10s kippen
Ergebnis: Klasse, sehr gut

Ilford Delta 100 | ISO 100/21° | Kleinbild
Kodak TMAX 1+4 / 7,0 Min / 20°C
Anfangsagitation: 5x ruhig kippen, dann alle 60s 5x ruhig kippen
Ergebnis: gut, sehr schlechtes Wetter.



Ilford Delta 100 | ISO 100/21° | Kleinbild
Ilford Ilfosol 3 1+9 / 6,0 Min / 20°C
Die ersten 10s 4x kippen, dann alle 60s 4x in 10s kippen
Ergebnis: 5 Minuten ist besser

Beispielfoto auf abgelaufenem Film. Expired 2004

Ilford Delta 100 | ISO 100/21° | Kleinbild
Adonal / Rodinal / 9,0 Min / 20°C
Die ersten 30s kippen, dann alle 30s 5s kippen
Ergebnis:
Beispielfoto auf abgelaufenem Film. Expired 2004

Ilford Delta 100@200 | ISO 100/21° | Mittelformat
Ilford Ilfosol 3 1+9 / 6,0 Min / 20°C
Anfangsagitation 60s, dann alle 60s 4x in 10s kippen
Ergebnis: Sehr gut

Ilford Delta 100 | ISO 100/21° | Kleinbild
Ilford Ilfosol 3 1+9 / 5,0 Min / 20°C
Die ersten 10s kippen, dann alle 60s 10s kippen
Ergebnis: sehr gut!

Ilford Delta 100 | ISO 100/21° | Kleinbild
Ilford Ilfotec DDX 1+4 / 10,30 Min / 20°C
Die ersten 10s 4x kippen, dann alle 60s 4x in 10s kippen
Ergebnis: Sehr gut

Ilford Delta 100@200 | Kleinbild
Ilford Ilfotec DDX 1+4 / 12,30 Min / 20°C
Die ersten 10s 4x kippen, dann alle 60s 4x in 10s kippen (Ilford Empfehlung)
Ergebnis: Sehr gut

Ilford Delta 100@200 | ISO 100/21° | Kleinbild
Kodak D76 1+1 / 14,0 Min / 20°C
Anfangsagitation 60s, dann alle 30s 5s kippen
Ergebnis: Sehr gut

Ilford Delta 100 in Amaloco AM74 3 1+15 | Kleinbild
Amaloco AM74 3 1+15 / 6,40 Min / 20°C
Die ersten 30s kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut!

Ilford Delta 100 in Amaloco AM74 3 1+7 | Kleinbild
Amaloco AM74 1+7 / 6,0 Min / 20°C
Die ersten 30s kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut!

Ilford Delta 100 in R09 Spezial 1+15 | Kleinbild
R09 Spezial 1+15 / 3,5 Min / 20°C
Die ersten 30s permanent kippen, anschließend  4x alle 30s kippen.
Ergebnis: sehr gut

Ilford Delta 100 in Amaloco AM74 3 1+7 | Mittelformat
Amaloco AM74 1+7 / 6,0 Min / 20°C
Die ersten 30s kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut!

Ilford Delta 400@800 in Kodak D-76 1+1 bei 20° Grad
Die ersten 30s permanent, dann (jede angebrochene Minute) 4 x in 10s alle 60s kippen
insgesamt 17,30 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)



Ilford Delta 400 in Kodak D-76 1+1 bei 20° Grad
Die ersten 60s permanent, dann  4-5x in 10s alle 60s kippen
insgesamt 14,0 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)


Ilford Delta 400@800 in Caffenol C-H bei 20° Grad
27g Soda / 8g Vitamin C / 0,5g Kbr (Kaliumbromid) / 20g Kaffee in 500ml Wasser
10x kippen, anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis: Sehr gut

Ilford Delta 400 in Kodak D-76 1+1 bei 20° Grad
Die ersten 60s permanent, dann  4-5x in 10s alle 60s kippen
insgesamt 14,5 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)

Ilford Delta 400@800 ASA in Kodak TMAX 1+4 bei 20° Grad
Die ersten 70s permanent, dann  5x 90s kippen
1Min 10s -Anfangsagitation
2Min 40s
4Min 10s
5Min 40s
7Min 10s

insgesamt 8,5 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)

Ilford Delta 400@800 in Rodinal 1+25 bei 20° Grad
Die ersten 60s permanent, dann alle 60s 10s kippen
insgesamt 18,5 Min. Entwicklungszeit
Körnig



Ilford Delta 400@1600 in Kodak D-76 Stock bei 20° Grad
Jede Minute 10s Agitation
insgesamt 14,30 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)




Ilford Delta 400@1600 in Kodak D-76 Stock bei 20° Grad
Jede Minute 10s Agitation
insgesamt 14,30 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)




Ilford Delta 400@1600 Professional in Ilfotec DDX 1+4 bei 20° Grad
4 x in 10s alle 60s kippen
insgesamt 13,5 Min. Entwicklungszeit



Ilford Delta 400@800 Professional in Ilfosol 1+9 bei 20° Grad
4 x in 10s alle 60s kippen
insgesamt 14,0 Min. Entwicklungszeit

Ilford Delta 400@200 Professional in Ilfosol 1+9 bei 20° Grad
5 x in 10s alle 60s kippen
insgesamt 5,30 Min. Entwicklungszeit

Ilford Delta 400@800 in Ilford ID-76 1+1 bei 20° Grad
Die ersten 30s permanent, dann (jede angebrochene Minute) 4 x in 10s alle 60s kippen
insgesamt 17,30 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)

Ilford Delta 400 in Ilford ID-76 1+1 bei 20° Grad
Die ersten 60s permanent, dann (jede angebrochene Minute) 4-5 x in 10s alle 60s kippen
insgesamt 14,0 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)

Ilford Delta 400@800 Professional in Amaloco AM74 1+7 bei 20° Grad
30s Anfangsagitation
2 x alle 30s kippen
insgesamt 10,0 Min. Entwicklungszeit

Ilford Delta 400 Professional in Amaloco AM74 1+7 bei 20° Grad
30s Anfangsagitation
2 x alle 30s kippen
insgesamt 7,5 Min. Entwicklungszeit

Ilford Delta 400 Professional in Amaloco AM74 1+7 bei 20° Grad
30s Anfangsagitation
2 x alle 30s kippen
insgesamt 7,5 Min. Gut

Ilford Delta 400@800 in Kodak D-76 1+1 bei 20° Grad
Die ersten 30s permanent, dann (jede angebrochene Minute) 4 x in 10s alle 60s kippen
insgesamt 17,30 Min. Entwicklungszeit
Ergebnis: Sehr gut :-)



Also Caffenol-C-L ist das Beste für eine so genannte semi-stand (halb-stehenlassen) Entwicklung.
Konkret: Nach dem Einfüllen Stopuhr anmachen; dann 10mal kippen; dann nach 2 Minuten 3mal kippen, nach 4 Minuten 3mal kippen, nach 8 Minuten 3 mal kippen, nach 16 Minuten 3mal kippen, nach 32 Minuten 3mal kippen. Danach und dazwischen: stehen lassen.
Das ist alles.

Caffenol-C-L ist am besten für weiche Gradation, also für gepushte hochempfindliche Filme (Tmax 400 oder Ilford HP5). Diese Filme kann man nach ihrer "boxspeed" (Schachtelempfindlichkeit), also mit ISO 400 belichten und entwickeln. Man kann sie aber auch "pushen" (anschieben), d.h. man belichtet sie als ob es ISO 800 (1 stop push) oder ISO 1600 (2 stop push) wären. Und entsprechend passt man die Entwicklungszeit an. Das heißt für Tmax 400: ohne "Anschieben" (pushen) 30 Minuten, dann Stopbad, dann Fixierbad. mit "Anschieben" , also belichtet bei ISO 800 (Kamera oder Belichtungsmesser auf ISO 800 statt auf 400) verlängert sich die Entwicklungszeit auf 45 Minuten, dann Stop und Fixierer. Und entsprechend, wenn der Belichtungsmesser auf 1600 ASA/ISO gestellt und der Tmax 400 also um 2 stops unterbelichtet ist, verlängert sich die Zeit auf 65 - 70 Minuten.

Prinzipiell ist die Angabe der ISO auf der Packung nur ein Richtwert. Nur wenn die Filme in ein Großlabor geschickt werden, muß man sich daran halten. Wenn du selber entwickelst hast du da alle Freiheiten.
Um ein Beispiel zu nennen: Fomapan 400 kam immer total kacke, bis ich endlich statt ISO 400 mal ISO 200 eingestellt und so belichtet habe und dann Caffenol-C-L nur 20 Minuten. Da kam er auf einmal total gut. Fuji Acros kommt genial @ boxspeed ( d.h. bei ISO 100; wie auf der Schachtel angegeben)

Der Ablauf/ die Agitation ändert sich grundsätzlich nicht. Nur die Zeit nach dem letzten Kippen (also nach 32 Minuten), in der man den Film einfach noch stehen läßt, die ändert sich. Bei "wie angegeben" (boxspeed): garnicht mehr stehen lassen, sondern abgießen, stoppen usw. Bei verdoppelter ISO: noch ein Viertelstunde. Bei vervierfachter, noch eine halbe stunde st

Ilford Delta 3200@800 in Ilfosol 3 1+9 bei 20° Grad
Die ersten 60s permanent, dann  3x langsam alle 60s kippen
insgesamt 7,5 Min. Entwicklungszeit



Ilford FP4 Plus 120, ISO 125/21°
Adonal 1+50 / 17,0 Min / 20°C
In der ersten Minute kontinuierlich kippen. Die nächsten 16 Minuten 2 x pro Minute kippen.
Ergebnis: Ganz ok

Ilford FP4 Plus | ISO 125/21° | 120 Rollfilm
Neofin Blau / 4,0 Min / 20°C
4 Minuten kontinuierlich alle 3s kippen.
Ergebnis: Klasse

Ilford FP4 Plus | ISO 125/21°
30s permanent kippen
alle 30s kippen (3x in 5s)
Entwicklungszeit: 10 Min.
Ergebnis: Gut

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Ilford Ilfosol 3 1+9 / 6,5 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 5x kippen
Ergebnis: Ok. Ob das der beste Kipprhythmus ist?

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Ilford Ilfosol 3 1+9 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 4x in 8s kippen
Ergebnis: Sehr gut und besser als dieser Versuch



Ilford FP4 Plus | ISO 125/21° | Kleinbild
Ilford Ilfosol 3 1+9 / 4,45 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 4x in 8s kippen
Ergebnis: Gut

Ilford FP4 Plus | ISO 125/21° | Mittelformat
Ilford Ilfosol 3 1+14 / 7,0 Min / 20°C
(30ml Ilfosol 3 + 420ml Wasser = 1+14)
Die ersten 10s 4x kippen, dann alle 60s 4x in 10s kippen
Ergebnis: Sehr gut!!


Ilford FP4 Plus | ISO 125/21° | Mittelformat
Caffenol C / 15,0 Min / 20°C
40g Soda / 12g Vitamin C / 30g Kaffee in 750ml Wasser
5 Min vorwässern (destilliertes Wasser)
10x kippen, anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis: Richtig gut :-)

Ilford FP4+ | ISO 125/21°
Adonal 1+100 / 60,0 Min / ca. 20°C / Stand Development
Die ersten 60s permanent kippen, anschließend nach 30 Minuten 3x kippen.
Ergebnis:Gut aber ein wenig körnig

Ilford FP4+ | ISO 125/21° @ 200 | Mittelformat
Adonal 1+50 / 20,0 Min / 20°C
Die ersten 60s permanent kippen, anschließend  3x pro Minute kippen.
Ergebnis:sehr gut

Ilford FP4+ | ISO 125/21°
Adonal 1+50 / 15,0 Min / 20°C
Die ersten 30s permanent kippen
anschließend alle 30s 1x kippen.
Ergebnis:Sehr gut, ein bisschen körniger als in Ilfosol



Ilford FP4+ | ISO 125/21°
Adonal 1+50 / 15,0 Min / 20°C
Die ersten 30s permanent kippen
anschließend alle 30s 1x kippen.
Ergebnis:Sehr gut, ein bisschen körniger als in Ilfosol



Ilford FP4+ | ISO 125/21°
Adonal 1+25 / 9,0 Min / 20°C
Die ersten 60s permanent kippen
anschließend alle 60s 10s kippen.
Ergebnis: Sehr gut!


Ilford FP4+ | ISO 125/21°
Adonal 1+25 / 9,0 Min / 20°C
Die ersten 60s permanent kippen
anschließend alle 60s 10s kippen.
Ergebnis: Sehr gut


Ilford FP4+ | ISO 125/21° @200 | Kleinbild
XTOL 1+1 / 11,15 Min / 20°C
Die ersten 30s permanent kippen, anschließend 3x alle 30s kippen.
Ergebnis: Sehr gut!



Ilford FP4+ | ISO 125/21°
Kodak D-76 1+1 / 11,0 Min / 20°C
Die ersten 15s permanent kippen
anschließend alle 60s 4x in 10s kippen.
Ergebnis: Sehr gut



Ilford FP4 Plus | ISO 125/21° | Kleinbild
Caffenol-C-M / 15,0 Min / 20°C
27g Soda / 8g Vitamin C / 20g Kaffee in 500ml Wasser
30s kippen, anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis: Klasse

Ilford FP4+ | ISO 125/21°
Kodak D-76 1+1 / 11,0 Min / 20°C
Die ersten 15s permanent kippen
anschließend alle 60s 4x in 10s kippen.
Ergebnis: Gut



Kodak T-MAX 100 in Kodak T-MAX 1+4 bei 20° Grad | Mittelformat
Agitation: alle 60s 5x in 10s kippen
insgesamt 7,5 Min. Entwicklungszeit
Ergebnis: sehr gut



Ilford FP4+ 125@400 in Adonal 1+100 | Kleinbild
Adonal 1+100 / 60,0 Min / ca. 20°C / Stand Development
Die ersten 60s permanent kippen, anschließend nach 30 Minuten 1x kippen.
Ergebnis: Sehr gutes Push Ergebnis

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Ilford Ilfosol 3 1+14 / 7,0 Min / 20°C
(30ml Ilfosol 3 + 420ml Wasser = 1+14)
Die ersten 10s 4x kippen, dann alle 60s 4x in 10s kippen
Ergebnis: Sehr gut!!

Ilford FP4+ | ISO 125/21° @200 | Mittelformat
XTOL 1+1 / 11,15 Min / 20°C
Die ersten 30s permanent kippen, anschließend 3x alle 30s kippen.
Ergebnis: Sehr gut!

Ilford FP4 Plus | ISO 125/21° | Mittelformat
Ilford Ilfosol 3 1+9 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 4x in 8s kippen
Ergebnis: Sehr gut

Ilford FP4+ ISO 125@400 ASA
Adonal 1+100 / 60,0 Min / ca. 20°C / Stand Development
Die ersten 60s permanent kippen,
anschließend nach 30 Minuten 10s kippen.

Ergebnis: Sehr gut

Ilford FP4 Plus | ISO 125/21°
30s permanent kippen
alle 30s kippen (3x in 5s)
Entwicklungszeit: 10 Min.
Ergebnis: sehr gut

Ilford FP4+ | ISO 125/21° @200 | Kleinbild
XTOL 1+0 Stock / 8,5 Min / 20°C
Agitation 10s alle 60s
Ergebnis: Sehr gut!

Ilford FP4 Plus | ISO 125/21°
45s permanent kippen
alle 60s 10s kippen
Entwicklungszeit: 10 Min.
Ergebnis: sehr gut

Ilford FP4 Plus 120, ISO 125/21°
Rollei RHS DC 1+9 / 6 Min / 20°C
30s  kontinuierlich kippen
alle 30s 2x kippen
Ergebnis: Sehr Gut

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Ilfotec DDX 1+4 / 10,0 Min / 20°C
60s kontinuierlich kippen, dann alle 60s 5x in 15s kippen
Ergebnis: sehr gut

Ilford FP4+ | ISO 125/21° @ 200 | Kleinbild
Adonal 1+50 / 20,0 Min / 20°C
Die ersten 60s permanent kippen, anschließend  3x pro Minute kippen.
Ergebnis:sehr gut

Ilford FP4+ | ISO 125/21° @ 200 | Kleinbild
Adonal 1+100 / 42 Min / 20°C
Die ersten 60s permanent kippen, anschließend  2-3x in kippen.
Ergebnis:

Ilford FP4+ 125@400 in Adonal 1+24 | Kleinbild
Adonal 1+100 / 20,0 Min / ca. 20°C
Die ersten 60s permanent kippen, anschließend alle 60s 3x kippen.
Ergebnis: Sehr gutes Push Ergebnis

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Amaolco AM74 1+7 / 3,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Sehr gut

Ilford FP4 Plus | ISO 125@400/21° | Kleinbild
Amalco AM74 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis:

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Amalco AM74 1+15 / 4,75 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut

Ilford FP4 Plus | ISO 125@200/21° | Miitelformat
Amalco AM74 1+15 / (6 Min + 25 s) 6,25 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut

Ilford FP4 Plus 120, ISO 125@200
Adonal 1+25 / 13,0 Min / 20°C
In der ersten 30 Sekunden kontinuierlich kippen. Anschließend jede Minute 4x kippen
Ergebnis: sehr gut

Ilford FP4+ | ISO 125/21° @ 100 | Kleinbild
Adonal 1+50 / 12,0 Min / 20°C
Die ersten 60s permanent kippen, anschließend  jede Minute 10s kippen kippen.
Ergebnis:sehr gut

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Ilford ID-11 1+1 / 11,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 4x kippen
Ergebnis: Sehr gut

Ilford FP4 Plus | ISO 125@400/20° | Kleinbild
Ilford ID-11 Stock / 12,0 Min / 20°C
60s kontinuierlich kippen, dann alle 60s 3x kippen
Ergebnis: sehr gut

Ilford FP4 Plus 125@200 in Ilford ID-11 1+1 | Kleinbild
Ilford ID-11 1+1 / 15,0 Min / 20°C
30s kontinuierlich kippen, dann alle 10s 4x kippen
Ergebnis: sehr gut

Ilford FP4+ 125@200 in R09 Spezial 1+15 | Kleinbild
R09 Spezial 1+15 / 4,75 Min / 20°C
Die ersten 30s permanent kippen, anschließend  4x alle 30s kippen.
Ergebnis: sehr gut

Ilford FP4+ 125 ASA in R09 Spezial 1+15 | Kleinbild
R09 Spezial 1+15 / 3,5 Min / 20°C
Die ersten 30s permanent kippen, anschließend  4x alle 30s kippen.
Ergebnis: sehr gut

Ilford FP4 Plus | ISO 125/21° | Kleinbild
Amalco AM74 1+7 / 3,00 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut

Ilford FP4 Plus | ISO 125@400 | Kleinbild
Amalco AM74 1+15 / 8,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: gut

Ilford FP4 Plus | ISO 125@200 | Kleinbild
Amalco AM74 1+15 / (6 Min + 40 s) 6,40 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut

Ilford FP4+ 125 ASA in R09 Spezial 1+15 | Mittelformat
R09 Spezial 1+15 / 3,5 Min / 20°C
Die ersten 30s permanent kippen, anschließend  4x alle 30s kippen.
Ergebnis: sehr gut

Ilford FP4 Plus | ISO 125/21° | Mittelformat
Amalco AM74 1+15 / 4,75 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: sehr gut

Ilford FP4 Plus 125@200 in Kodak D76 1+1 | Kleinbild
15,0 Min / 20°C
30s kontinuierlich kippen, dann alle 10s 4x kippen
Ergebnis: sehr gut

Ilford HP5 Plus | ISO 400/27° | Kleinbild
Ilford Ilfosol 3 1+9 / 6,5 Min / 20°C
1 Minute kontinuierlich kippen, dann alle 30s 1x kippen
Ergebnis: Sehr körnig, nicht zu empfehlen. Außer man will es so ;-)

Ilford HP5 Plus | ISO 400/27° | Mittelformat
Kodak D-76 1+1 / 12,5 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 3x in 10s kippen
Ergebnis: Gut

Ilford HP5 Plus | ISO 400/27° | Mittelformat
Rollei RHS - DC 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Sehr gut ;-)

Ilford HP5 Plus | ISO 400/27° | Kleinbild
Rollei RHS - DC 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Gut, aber bei anderen Bildern aus der Serie sehr körnig


Ilford HP5+ in Caffenol C bei 20° Grad
27g Soda / 8g Vitamin C / 0,5g Kbr (Kaliumbromid) / 20g Kaffee in 500ml Wasser
10x kippen, anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis:ok. - gut

Ilford HP5 Plus | ISO 400/27° | Kleinbild
Kodak D-76 1+1 / 11,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 3x kippen
Ergebnis: sehr körnig, könnte besser sein

Ilford HP5 Plus | ISO 400/27° | Kleinbild
XTOL 1+1 / 12,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 3x in 5s kippen
Ergebnis: gut


Ilford HP5 400@800 | ISO 400/27° | Kleinbild
Caffenol-C-L / 45 Min. / 20° Grad
8g Soda / 5g Vitamin C / 0,5g Kbr (Kaliumbromid) / 20g Kaffee in 500ml Wasser
10x kippen, anschließend in der 2,4,8,16,32 Min. 3x kippen
Entwicklungszeit 45 Min.
Ergebnis: - gut


Ilford HP5 Plus | ISO 400/27° at 800 ASA | Kleinbild
Kodak TMAX 1+4 / 8,0 Min / 20°C
Anfangsagitation 10s kontinuierlich kippen, dann alle 60s 10s kippen / langsame Kippbewegung
Ergebnis: sehr gut



Ilford HP5 Plus | ISO 400/27° | Mittelformat
Adonal 1+25 / 6,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 10s kippen
keine zu schnellen Kippbewegungen
Ergebnis: Gut

Ilford HP5 Plus | ISO 400/27°@800 | Mittelformat
Adonal 1+100 / 90,0 Min / 20°C | Stand
30s kontinuierlich kippen, dann alle 30 Min. 1x kippen
Ergebnis: sehr gut



Ilford HP5 Plus | ISO 400/27° | Mittelformat
Adonal 1+100 / 90,0 Min / 20°C | Stand
30s kontinuierlich kippen, dann alle 30 Min. 1x kippen
Ergebnis: sehr gut


Ilford HP5 Plus 400@125° | Mittelformat
Adonal 1+25 / 9,0 Min / 20°C
Die ersten 60s permanent kippen
anschließend alle 60s 10s kippen.
Ergebnis: keine Bewertung. Habe mich vertan, ich dachte, dass ich einen FP4 in der Kamera habe.
Andere Bilder aus der Serie sind überbelichtet.

Ilford HP5 Plus @800 | ISO 400/27° | Kleinbild
XTOL 1+1 / 14,25,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 3x in 5s kippen
Ergebnis: sehr körnig. Wer es mag...

Ilford HP5 Plus | ISO 400/27° | Mittelformat
Adonal 1+50 / 11,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 5x kippen
keine zu schnellen Kippbewegungen
Ergebnis: sehr gut



Ilford HP5 Plus | ISO 400/27° | Kleinbild
Adonal 1+100 / 90,0 Min / 20°C | Stand
30s kontinuierlich kippen, dann alle 30 Min. 1x kippen
Ergebnis: Für Freunde des Korns sehr gut!

Ilford HP5 Plus | ISO 400/27° | Kleinbild
Adonal 1+25 / 6,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 4x in 10s kippen
Ergebnis: Gut und körnig


Ilford HP5 Plus | ISO 400/27° | Kleinbild
Kodak D-76 1+1 / 13,0 Min / 20°C
Anfangsagitation 60s, dann alle 60s 10s kippen
Ergebnis: sehr gut

Ilford HP5 Plus | ISO 400/27° | Kleinbild
Adonal 1+50 / 11,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 5x kippen
keine zu schnellen Kippbewegungen
Ergebnis: sehr gut


Ilford HP5 Plus | ISO 400/27° at 800 ASA | Kleinbild
Kodak Ilfosol 3 1+9 / 14,0 Min / 20°C
Anfangsagitation 30s, dann alle 60s 10s kippen
Ergebnis: sehr gut



Ilford HP5 Plus | ISO 400/27° at 1000 ASA | Kleinbild
Kodak Ilfosol 3 1+9 / 16,0 Min / 20°C
Anfangsagitation 30s, dann alle 60s 10s kippen
Ergebnis:

Ilford HP5 Plus@1600 ASA | ISO 400@1600 | Kleinbild
Kodak D-76 Stock / 12,5 Min / 20°C
Anfangsagitation 60s, dann alle 60s 10s kippen
Ergebnis: sehr gut

Ilford HP5 Plus@1600 ASA | Kleinbild
Adonal 1+100 / 120,0 Min / 20°C | Stand
60s kontinuierlich kippen,
nach 60 Min. 10s kippen
Ergebnis: Für Freunde des Korns sehr gut!

Ausschnitt

Ilford HP5 Plus | 400@800 | Mittelformat
XTOL 1+1 / 14,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 3x in 10s kippen
Ergebnis: sehr gut

Ilford HP5 Plus | 400@800 | Kleinbild
XTOL 1+1 / 14,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 3x in 10s kippen
Ergebnis: sehr körnig

Ilford HP5 Plus | ISO 400/27° | Mittelformat
Ilford Ilfosol 3 1+9 / 6,5 Min / 20°C
Startagitation 10s,
dann alle 60s 10s kippen
Ergebnis: Sehrgut

Ilford HP5 Plus | ISO 400/27° | Mittelformat
Ilford Ilfosol 3 1+9 / 6,5 Min / 20°C
Start 10s Agitation. Dann alle 60s 10s kippen
Ergebnis: Sehr gut

Ilford HP5 Plus | ISO 400/27° at 800 ASA | Mittelformat
Kodak Ilfosol 3 1+9 / 14,0 Min / 20°C
Anfangsagitation 30s, dann alle 60s 10s kippen
Ergebnis: sehr gut

Ilford HP5 Plus | 400@1600 | Mittelformat
Adonal 1+50 / 25,0 Min / 20°C
30s kontinuierlich kippen
dann jede zweite Minute 1x kippen
bis ungefähr 15 Minuten verbleiben, dann alle 5 Minuten agitieren

Ergebnis: sehr gut

Ilford HP5 Plus | ISO 400/27° | Kleinbild
Ilford Ilfosol 3 1+9 / 6,5 Min / 20°C
Start 10s Agitation. Dann alle 60s 10s kippen
Ergebnis: Sehr gut

Ilford HP5 Plus | ISO 400/27° | Mittelformat
Kodak D-76 1+1 / 13,0 Min / 20°C
Anfangsagitation 60s, dann alle 60s 10s kippen
Ergebnis: sehr gut

Ilford HP5 Plus | ISO 400/27°@800 | Mittelformat
D76 Stock / 10,5 Min / 20°C
60s kontinuierlich kippen, dann alle 60 Min. 10s kippen
Ergebnis: sehr gut



Ilford HP5 Plus@1600 ASA | ISO 400@1600 | Kleinbild
Ilford ID11 Stock / 12,5 Min / 20°C
Anfangsagitation 60s, dann alle 60s 10s kippen
Ergebnis: sehr gut

Ilford HP5 Plus | ISO 400@1000 | Kleinbild
Adonal 1+100 / 70,0 Min / 20°C | Stand
30s kontinuierlich kippen, dann alle 30 Min. 1x kippen
Ergebnis: Für Freunde des Korns sehr gut!

Ilford HP5 Plus | ISO 400/27°@800 | Kleinbild
Adonal 1+50 / 16,0 Min / 20°C |
30s kontinuierlich kippen, dann alle 60 Sek. 5x langsam kippen
Ergebnis: sehr körnig

Ilford HP5 Plus | 200 ASA | Mittelformat
Adonal 1+50 / 13,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 5x kippen
keine zu schnellen Kippbewegungen
Ergebnis: sehr gut



Ilford HP5 Plus | ISO 400/27° | Kleinbild
Ilford ID-11 1+1 / 13,0 Min / 20°C
10s kontinuierlich kippen, dann alle 60s 10s kippen
Ergebnis: sehr gut

Ilford HP5 Plus | ISO 400/27° | Mittelformat
AM74 Amaloco 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Sehr gut ;-)

Ilford HP5 Plus | ISO 400/27° | Kleinbild
AM74 Amaloco 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Sehr gut ;-)

Ilford HP5 Plus | ISO 400/27° | Kleinbild
AM74 Amaloco 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Sehr körnig ;-)

Ilford HP5 Plus | ISO 400/27° | Kleinbild
AM74 Amaloco 1+15 / 8,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Sehr gut ;-)

Ilford HP5 Plus 400@800 ASA | Kleinbild
Kodak D-76 1+1 / 16,5 Min / 20°C
Anfangsagitation 30s, dann alle 60s 10s kippen
Ergebnis:

Ilford Ortho 80 in Kodak D76 1+1
10,5 Min. / 20°C
30s Anfangsagitation
alle 60s in 10s 4x kippen

Ilford PAN F Plus | ISO 50/18° | Kleinbild
Adonal 1+50 / 11,0 Min / 20°C
1 Minute kontinuierlich kippen, dann alle 60s 5x kippen
Ergebnis: Gut


Ilford PAN F Plus | ISO 50/18° @ 400 ASA | Kleinbild
XTOL 1+1 / 13,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 3x kippen in 8s
Ergebnis: Sehr gut

Ilford PAN F Plus | ISO 50/18° | Mittelformat
Ilfosol 3 1+14 / 4,30 Min / 20°C
1 Minute kontinuierlich kippen, dann alle 60s 10s kippen
Ergebnis: Sehr gut


Ilford PAN F Plus | ISO 50/18° | Kleinbild
Ilfosol 3 1+14 / 4,30 Min / 20°C
1 Minute kontinuierlich kippen, dann alle 60s 10s kippen
Ergebnis: Sehr gut


Kodak Supra 400 | ISO 400/27°  in Caffenol C bei 20° Grad
Caffenol C / 15,0 Min / 20°C
21,0g Soda / 6,4g Vitamin C / 16g Kaffee in 400ml Wasser
meine Waage kann keine zehntel Gramm anzeigen, daher leichte Abweichungen im Zehntelbereich möglich
2 Min vorwässern (destilliertes Wasser)
30s kippen (Anfangsagitation), anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit



Yashica Electro GS | Kodak Supra 400 | ISO 400/27°

Natürlich nur Spielerei!? Anderseits interessante Ergebnisse. Es sind ein paar tolle Portraits entstanden (können leider nicht gezeigt werden). Weitere Bilder können hier betrachtet w

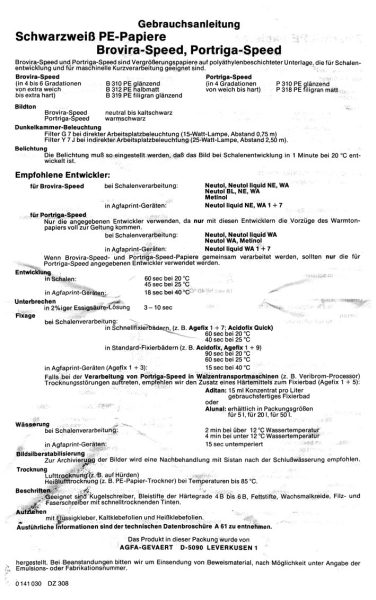

Brovira / Portriga Speed PE /RC Papiere
Gebrauchsanleitung für die Bearbeitung von:
- B 310 PE glänzend / glossy
- B 312 PE halbmatt / semi-matt
- B 319 PE filigran glänzend / filigarn glossy

Entwickler: Kodak Dektol 1+2 /1,20 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9 / 1,5 Min.
Papier: ADOX Variotone Premium - Halbmatt - Baryt- 13x18 / variable Gradation

Gradation 3 / 13s / f:11

ADOX Variotone Premium - Halbmatt (Baryt) - 13x18

Entwickler: Kodak Dektol 1+2 /1,20 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9 / 1,5 Min.
Papier: ADOX MCC 110 Naturglanz - Baryt- 20x30 / variable Gradation

Gradation 3 / 4s / f:8

Gradation 2,5 / 4s / f:8

Entwickler: Ilford Multigrade 1+9 /ca. 2-2,30 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Papier: ADOX MCP 310 - Hochglänzend / Glossy PE/RC / variable Gradation

Gradation 4, 8s / f:8 / 13x18cm


Gradation 5, 8s / f:8 / 13x18cm


Gradation 3, 5-6s / f:16 / 11x11cm


Gradation 5, 3-4s / f:16 / 11,5x11,5cm

Entwickler: Kodak Dektol 1+2 /1 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9 / 1 Min.
Papier: ADOX MCP 310 - Hochglänzend / Glossy PE/RC / variable Gradation

Gradation 4 / 5s / f:11 / 18x18cm

Kodak T-Max 100 | ISO 100/21° | 120 Rollfilm
Neofin Blau / 12 Min / 20°C
1x in der Minute kippen
Ergebnis: Alle Bilder klasse, auch die, die hier nicht gezeigt werden.

Kodak T-MAX 100 in XTOL 1+1 bei 20° Grad:
Die ersten 30s permanent, dann 3 x alle 30s kippen
insgesamt 9,5 Min. Entwicklungszeit
Ergebnis: Klasse



Kodak T-MAX 100 in Kodak D-76 1+1 bei 20° Grad
2 Minuten vorwässern:
Die ersten 60s permanent, dann 1 x alle 60s kippen
insgesamt 7,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak T-MAX 100 in Caffenol bei 20° Grad
8g Sodam / 20g Kaffee / 5g Vitamin C in 500ml Wasser
10 x kippen anschließend 60 Min. Standentwicklung
insgesamt 60 Min. Entwicklungszeit
Ergebnis: da ist was schiefgelaufen :-| Kratzer und Staub sind dagegen Absicht :-)

1.) Roh Scan

2.) bearbeitet
Kiev 60 | Kodak T-MAX 100 | ISO 100/21°

Kodak T-MAX 100 in Caffenol C bei 20° Grad
20g Soda / 8g Vitamin C / 20g Kaffee in 500ml Wasser
10 x kippen, anschließend 3x alle 60s.kippen
insgesamt 8 Min. Entwicklungszeit
Ergebnis: ok bis gut / eher gut als ok

Kodak T-MAX 100 in Kodak D-76 1+1 bei 20° Grad
2 Minuten vorwässern:
Die ersten 60s permanent, dann 1 x alle 60s kippen
insgesamt 7,0 Min. Entwicklungszeit
Ergebnis: sehr gut


Kodak T-MAX 100 in Kodak D-76 1+1 bei 20° Grad
2 Minuten vorwässern:
Die ersten 60s permanent, dann 1 x alle 60s kippen
insgesamt 7,0 Min. Entwicklungszeit
Ergebnis: gut
Helle Partien wie z.B. der Himmel sind sehr grob. Vielleicht hätte ich den Entwickler nach dem ansetzen einen Tag ruhen lassen sollen...?

Kodak T-MAX 100 in XTOL 1+1 bei 20° Grad:
Die ersten 30s permanent, dann 3 x alle 30s kippen
insgesamt 9,5 Min. Entwicklungszeit
Ergebnis: Klasse






Keine Bilder auf Ipernity verfügbar

Kodak T-MAX 100 | ISO 100/21° | Kleinbild
Caffenol C / 15,0 Min / 20°C
21,6g Soda / 6,4g Vitamin C / 16g Kaffee in 400ml Wasser
meine Waage kann keine zehntel Gramm anzeigen, daher leichte Abweichungen im Zehntelbereich möglich
2 Min vorwässern (destilliertes Wasser)
30s kippen (Anfangsagitation), anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis: Sehr gut



Kodak T-MAX 100 in Kodak T-MAX 1+4 bei 22° Grad
Agitation 5x ab Start, dann 2 x alle 30s kippen (sanft bewegen)
insgesamt 6,5 Min. Entwicklungszeit
Ergebnis: Gut

Kodak T-MAX 100@200 in Kodak D-76 1+1 bei 20°C
2 Minuten vorwässern:
Die ersten 60s permanent, dann 1 x alle 60s kippen
insgesamt 7,0 Min. Entwicklungszeit
Ergebnis: sehr gut



Kodak T-MAX 100 in Kodak TMAX 1+4 bei 20° Grad
Die ersten 60s permanent, dann 1x alle 60s kippen
insgesamt 7,0 Min. Entwicklungszeit
Ich habe mich im Entwicklungsrezept vertan.
Ausversehen habe ich die Zeiten und Agitationen für Kodak D76 Entwickler genommen.
Das Ergebnis ist dafür gar nicht so schlecht.
Normalerweise nehme ich dieses Rezept für TMAX100 in TMAX 1+4
Ergebnis: ein wenig dunkel, sonst aber sehr gut :-)

Kodak T-MAX 100@200 in Kodak D-76 1+1 bei 20°C
2 Minuten vorwässern:
Die ersten 60s permanent, dann 1 x alle 60s kippen
insgesamt 7,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak T-MAX 100 in Ilford Ilfosol 3 1+9 bei 20°C
Die ersten 30s permanent
dann 10s alle 60s kippen
insgesamt 5,5 Min. Entwicklungszeit
Ergebnis: Klasse



Kodak T-MAX 100@200 in XTOL 1+3 bei 20°C
Die ersten 30s permanent, dann 4 x in 10s alle 60s kippen
insgesamt 18,25 Min. Entwicklungszeit
Ergebnis: Klasse

Kodak T-MAX 100@400 in XTOL 1+3 bei 20°C
Die ersten 30s permanent, dann 4 x in 10s alle 60s kippen
insgesamt 18,25 Min. Entwicklungszeit
Ergebnis: Klasse

Kodak T-MAX 100@200 in Ilford Ilfosol 3 1+9 bei 20°C
Die ersten 30s permanent
dann 10s alle 60s kippen
insgesamt 5,5 Min. Entwicklungszeit
Ergebnis: Klasse

Kodak T-MAX 100 in Ilford Ilfosol 3 1+9 bei 20°C
Die ersten 30s permanent
dann 10s alle 60s kippen
insgesamt 5,5 Min. Entwicklungszeit
Ergebnis: Klasse



Kodak T-MAX 100@200 in Ilford Ilfosol 3 1+9 bei 20°C
Die ersten 30s permanent
dann 10s alle 60s kippen
insgesamt 5,5 Min. Entwicklungszeit
Ergebnis: Klasse

Kodak T-MAX 100 in Kodak T-MAX 1+4 bei 20° Grad | Kleinbild
Agitation: alle 60s 5x in 10s kippen
insgesamt 7,5 Min. Entwicklungszeit
Ergebnis: gut

Kodak T-MAX 100@50 in XTOL 1+1 bei 20° Grad:
Die ersten 30s permanent, dann 3 x alle 60s kippen
insgesamt 8,0 Min. Entwicklungszeit
Ergebnis:

Kodak TMAX 100 | ISO 125/21° | Kleinbild
Ilford Ilfosol 3 1+14 / 7,0 Min / 20°C
(30ml Ilfosol 3 + 420ml Wasser = 1+14)
Die ersten 10s 4x kippen, dann alle 60s 4x in 10s kippen
Ergebnis: Sehr gut!!

Kodak T-MAX 100 in Adonal / Rodinal 1+50 bei 20° Grad:
Die ersten 30s permanent, dann 10s  alle 60s kippen
insgesamt 12,0 Min. Entwicklungszeit
Ergebnis: gut

Kodak T-MAX 100@400 in Adonal / Rodinal 1+25 bei 20° Grad:
Die ersten 60s permanent, dann 5s  alle 30s kippen
insgesamt 9,0 Min. Entwicklungszeit

Kodak T-MAX 100@400 in Adonal / Rodinal 1+100 bei 20° Grad:
Die ersten 10s agitation, 60 Minuten stehen lassen ohne Agitation
insgesamt 60,0 Min. Entwicklungszeit

Kodak T-MAX 100 in Adonal / Rodinal 1+100 bei 20° Grad:
Die ersten 30s permanent, dann 1x  nach 30s kippen
insgesamt 60,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak T-MAX 100@²00 in Adonal / Rodinal 1+100 bei 20° Grad:
Die ersten 10s langsam kippen,
60 Minuten stehen lassen / ohne Agitation
insgesamt 60,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Entwickler: Ilford Multigrade 1+9 /ca. 1,0 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Papier: ADOX MCP 312 Matt / PE/RC / variable Gradation

Gradation 4, 9-10s / f:8 / 18x24cm


Gradation 4, 25s / f:8 / 18x24cm

Entwickler: Kodak Dektol 1+2 /ca. 1,0 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9 / 1,0 Min.
Papier: ADOX MCP 312 Matt / PE/RC / variable Gradation

Gradation 4, 5-6s / f:8 / 10x15 cm


Gradation 5 / f:8 / 10x10 cm


Gradation 5 / 34s / f:8 / 18x24 cm / Selentonung


Gradation 5 / 15s / f:8 / 18x24 cm / Selentonung


Gradation 4 / 8s / f:11 / 18x18 cm


Gradation 3 / 8s / f:22 / 13x13 cm



Gradation 3 / 7s / f:16 / 11,5x11,5 cm



Gradation 4 / 35s / f:8 / 20,0x30,0 cm

Entwickler: Ilford Multigrade 1+9 /ca. 1,0 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Papier: ADOX MCP 312 Matt / PE/RC / variable Gradation

Gradation 4, 20s / f:8 / 18x24cm
3 Sekunden vorbelichtet


Gradation 4, 25s / f:8 / 18x24cm
Nach dem Wässern 6 Minuten in *Instant Kaffee gefärbt /
* 30 Gramm 'Löslicher Kaffee' in einem Liter Wasser auflösen



Gradation 3, 6s / f:11 / 19,5x19,5cm
Nach dem Wässern 6 Minuten in *Instant Kaffee gefärbt /
* 30 Gramm 'Löslicher Kaffee' in einem Liter Wasser auflösen

Entwickler: Kodak Dektol 1+2 /1 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9 / 1 Min.
Papier: FOMA Fomaspeed Variant 311 - Hochglänzend / Glossy PE/RC / variable Gradation

Gradation 4 / 7s / f:8 / 10,5x10,5cm

Entwickler: ca. 2-3 Min. in Moersch 4 Neutral 1+14
Antischleiermittel: Restrainer Neutralton 10ml/Liter
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Belichtet: 8s / f:8
Papier: Agfa Brovira Speed BH310RC 4 / Glossy Grade Hard / 199?

Entwickler: Moersch 4 Neutral 1+10 /ca. 2-2,30 Min.
Antischleiermittel: Restrainer Neutralton 10ml/Liter
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Papier: Agfa Brovira Speed BH310RC 4 / Glossy Grade Hard / 199?

Die Fixierdauer sollte bei PE/RC Papieren ca. 1 Minute betragen

Belichtet: 20s / f:11

Entwickler: ca. 1 Min. in Dektol 1+1
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Belichtet: 8s / f:8
Papier: Agfa MCP 310 / Multicontrast Premium / Glossy  / 2002

Blende 8 / 26s / Gradation 4,5

Entwickler: Ilford Multigrade 1+9 /ca. 1 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Papier: Agfa Gevaert Copyline Cy 90

13s / f:8 / 19x19cm

Entwickler: Dektol 1+2 /ca. 70s
Antischleiermittel: Restrainer Neutralton 1+10
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Papier: Agfa Brovira Speed BW310RC 1 / Glossy Grade Soft / 199?

Die Fixierdauer sollte bei PE/RC Papieren ca. 1 Minute betragen

Belichtet: 8s / f:11

Entwickler: Dektol 1+2 /ca. 1 Min.
Stoppbad: 2 Esslöffel Zitronensäure auf 1l Wasser
Fixierer: ADOX Adofix 1+9
Tetanal Bleicher 1+4 + Schwefeltoner 1+4
Papier: Tetenal TT Vario PE 310 glossy

8s / f:11 / 17x17cm / Gradation 3

Kodak T-MAX 400 | ISO 400/27° | Kleinbild
XTOL 1+1 / 9,5 Min / 20°C
erste 30s permanent kippen
danach alle 20s 1x kippen
Ergebnis: Alle Bilder klasse, auch die, die hier nicht gezeigt werden.



Kodak T-MAX 400 in Caffenol C bei 20° Grad
27g Soda / 8g Vitamin C / 0,5g Kbr (Kaliumbromid) / 20g Kaffee in 500ml Wasser
10x kippen, anschließend 3x alle 60s kippen
insgesamt 15 Min. Entwicklungszeit
Ergebnis:ok. - gut


Kodak T-MAX 400 in Kodak D-76 1+1 bei 20° Grad
Die ersten 30s permanent, dann 4 x in 10s alle 60s kippen
insgesamt 10,15 Min. Entwicklungszeit
Ergebnis: sehr gut


Kodak T-MAX 400 | ISO 400/27° | Kleinbild
Caffenol-C-L / 60,0 Min / 20°C
8,0g Soda / 5,0g Vitamin C / 1,0g KBr / 20g Kaffee in 500ml Wasser
Bewegen: Zu Beginn: 10 mal, dann 3 mal nach 1, 2, 4, 8, 16, 32 min.
Restliche Zeit stehen lassen. Temperatur beachten.
insgesamt 60 Min. Entwicklungszeit
Ergebnis: Scheint gut zu sein. Schwer zu beurteilen da es sehr hell draußen war. Eventuell zu hell für 400 ASA


Kodak T-MAX 400 | ISO 400/27° | Kleinbild
Adonal 1+50 / 10,0 Min / 20°C
Bewegen: Zu Beginn: 30s kippen, dann 1x in der Minute
Ergebnis: sehr gut

Kodak T-MAX 400@800 in XTOL 1+1 bei 20°C
Der Film ist laut Packungsaufdruck 2004.08. abgelaufen
Die ersten 60s permanent, dann 3 x alle 60s kippen
insgesamt 10,0 Min. Entwicklungszeit
Ergebnis:Sehr gut

Kodak T-MAX 400@800 in XTOL 1+1 bei 20°C
Die ersten 60s permanent, dann 3 x alle 60s kippen
insgesamt 10,0 Min. Entwicklungszeit
Ergebnis: Sehr gut

Kodak T-MAX 400 | ISO 400/27° in Kodak T-MAX 1+4 bei 20° Grad:
30s kontinuierlich kippen, dann alle 30s 4x in 8s oder 10s kippen
insgesamt 6,45 Min. Entwicklungszeit
Ergebnis: Sehr gutes Ergebnis



Kodak T-MAX 400 in Kodak D-76 1+1 bei 20° Grad
Die ersten 30s permanent, dann 4 x in 10s alle 60s kippen
insgesamt 10,15 Min. Entwicklungszeit
Ergebnis: sehr gut




Kodak T-MAX 400 | ISO 400/27° | Mittelformat
XTOL 1+1 / 9,5 Min / 20°C
erste 30s permanent kippen
danach alle 20s 1x kippen
Ergebnis: Sehr gut


Kodak T-MAX 400@800 in XTOL 1+1 bei 20°C
Die ersten 60s permanent, dann 3 x alle 60s kippen
insgesamt 10,0 Min. Entwicklungszeit
Ergebnis: Sehr gut

Kodak T-MAX 400@800 in Kodak D76 Stock bei 24°C
Die ersten 60s alle 5s 1x kippen,

dann 2x alle 30s kippen (ruhig kippen)
insgesamt 5,30 Min. Entwicklungszeit
Ergebnis: Gut

Kodak T-MAX 400 | ISO 400/27° in Kodak T-MAX 1+4 bei 20° Grad:
30s kontinuierlich kippen, dann alle 30s 4x in 8s oder 10s kippen
insgesamt 6,45 Min. Entwicklungszeit
Ergebnis: Sehr gutes Ergebnis


Kodak T-MAX 400@1600 in XTOL 1+1 bei 20°C
Die ersten 30s permanent, dann jede Minute 4x in 10s kippen
insgesamt 12,5 Min. Entwicklungszeit
Ergebnis: gut

Kodak T-MAX 400@1600 in Kodak T-MAX 1+4 bei 20° Grad:
60s kontinuierlich aber langsam kippen, dann alle 60s 3x kippen
insgesamt 8,45 Min. Entwicklungszeit
Ergebnis: Gut

Kodak T-MAX 400@1600 in Kodak T-MAX 1+4 bei 20° Grad:
60s Anfangsagitation, dann alle 60s 3x kippen
insgesamt 8,45 Min. Entwicklungszeit
Ergebnis: Sehr gutes Ergebnis




Kodak T-MAX 400@200 | ISO 400/27°| Kleinbild
XTOL 1+1 / 8,0 Min / 20°C
30s Anfangsagitation
5x alle 30s kippen
Ergebnis: Sehr gut



Kodak T-MAX 400@800 in Kodak D-76 1+1 bei 20° Grad
Die ersten 30s permanent, dann 4 x in 10s alle 60s kippen
insgesamt 10,15 Min. Entwicklungszeit
Ergebnis: sehr gut



Kodak TMAX 400@200 Kleinbild
Kodak XTOL 1+1 / 9,5,0 Min / 20°C
Die ersten 45s permanent kippen
anschließend jede Minute 3x kippen.
Ergebnis: gut

Ich habe mich im Rezept vertan. Ursprünglich ist dieses Rezept für den Kodak TRI-X 400 gedacht. Anstatt D76 habe ich XTOL genommen.

Kodak TMAX 400 | ISO 400/27° | Mittelformat
Rollei RHS - DC 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Prima

Kodak T-MAX 400@200 | ISO 400/27°| Mittelformat
XTOL 1+1 / 8,0 Min / 20°C
30s Anfangsagitation
5x alle 30s kippen
Ergebnis: Sehr gut



Kodak T-MAX 400 | ISO 400/27° | Kleinbild
XTOL 1+1 / 9,5 Min / 20°C
erste 30s permanent kippen
danach alle 30s 3x kippen
Ergebnis: Sehr gut



Kodak T-MAX 400@1600 in Adonal 1+25 bei 20°C
Anfangsagitation: 10x in 25s, dann jede Minute 1x kippen
insgesamt 12,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak T-MAX 400@1600 in Kodak D76 1+1 bei 20°C
Die ersten 30s permanent, dann alle 30s 3x langsam kippen
insgesamt 18,5 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak T-MAX 400@200 | ISO 400/27°| Mittelformat
Ilfosol-3 1+14 / 7,5 Min / 20°C
420ml Wasser + 30ml Ilfosol-3
30s Anfangsagitation
4x alle 60s in 10s kippen
Ergebnis: gut

Kodak T-MAX 400 | ISO 400/27° | Mittelformat
Adonal 1+50 / 10,0 Min / 20°C
Bewegen: Zu Beginn: 30s kippen, dann 1x in der Minute
Ergebnis: sehr gut



Kodak T-MAX 400@200 in Kodak D-76 1+3 bei 20° Grad
Die ersten 30s permanent, dann 4 x in 10s alle 60s kippen
insgesamt 12,00 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak T-MAX 400 | ISO 400/27° | Mittelformat
Adonal 1+50 / 11,0 Min / 20°C
30s kontinuierlich kippen, dann alle 60s 5x kippen
keine zu schnellen Kippbewegungen
Ergebnis: Nicht so gut

Kodak T-MAX 400 | ISO 400/27° | Kleinbild
 Ilfosol 3 1+9 / 6,0 Min / 20°C
erste 30s permanent kippen
danach alle 60s 5x kippen




Kodak T-MAX 400 @ 800 in Adonal / Rodinal  1+50 20°C
Die ersten 30s permanent kippen
Jede Minute 10s kippen
nach 5 Min. alle 2 Min. kippen
1, 2, 3, 4, 5, 7, 9, 11
insgesamt 12,0 Min. Entwicklungszeit
Ergebnis: Sehr gut

Kodak TMAX 400 | ISO 400/27° | Kleinbild
Rollei RHS - DC 1+7 / 5,0 Min / 20°C
30s kontinuierlich kippen, dann alle 30s 2x kippen
Ergebnis: Prima

Kodak T-MAX 400@1600 in Rodinal / Adonal 1+25 | Mittelformat bei 20°C
Die ersten 60s permanent, dann jede Minute 10s kippen
insgesamt 11,0 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak TMAX 400@1600 expiered 07/2004

Kodak TMAX 400@200 Kleinbild
Kodak D76 1+1 / 9,5,0 Min / 20°C
Die ersten 45s permanent kippen
anschließend jede Minute 3x kippen.
Ergebnis: sehr gut



Kodak T-MAX 400 | ISO 400/27° | Kleinbild
Ilfotec DDX 1+4 / 8,0 Min / 20°C
30s Anfangsagitation
Alle 60s 4x in 10s kippen
Sehr gut

Kodak T-MAX 400 in Ilford ID-11 1+1 bei 20° Grad
Anfangsagitation 10s
alle 60s 10s Agitation
insgesamt 10,00 Min. Entwicklungszeit
Ergebnis: sehr gut

Kodak T-Max P3200@800 | ISO 3200/36° | Kleinbild
XTOL 1+1 / 12,5 Min / 20°C
erste Min. permanent kippen
danach alle 60s 3x kippen
Ergebnis: Gut

Kodak T-Max P3200@1600 | Kleinbild
Kodak T-MAX 1+4 / 10,5 Min / 20°C
Anfangsagitation: 5-7 Kippbewegungen in 5s
danach alle 30s 5-7 Kippbewegungen in 5s
Ergebnis: Gut und körnig

Kodak T-Max P3200@800 | ISO 3200/36° | Kleinbild
Kodak D76 1+0 (Stock) / 11,5 Min / 20°C
Anfangsagitation 60s
danach alle 60s 10s kippen
Der Film ist 20 Jahre abgelaufen. Daher keine Beurteilung des Ergebnisses

Kodak TRI-X 400 | ISO 400/27°
Adonal 1+50 / 14,0 Min / 20°C
Die erste Minute permanent kippen anschließend alle 30s kippen.
Ergebnis: Gutes Ergebnis :-)


Kodak TRI-X 400 | ISO 400/27°
Adonal 1+100 / 60,5 Min / ca. 20°C / Stand Development
Die ersten 30s permanent kippen anschließend alle 30 Minuten kippen.
Ergebnis: Es fehlt meiner Meinung nach ein wenig die Schärfe.

Kodak TRI-X 400 | ISO 400/27°
Kodak D76 1+1 / 10,0 Min / 20°C
Die ersten 30s permanent kippen anschließend alle 30s ca.2-3x in 5s kippen.
Ergebnis: Sehr gut


Kodak TRI-X 400@1600 | ISO 400/27°
Adonal 1+50 / 18,5 Min / 20°C
Die ersten 30s permanent kippen anschließend alle 60s 4x kippen.
Ergebnis: Sehr gut


Kodak TRI-X 400@200 Kleinbild
Kodak D76 1+1 / 9,5,0 Min / 20°C
Die ersten 45s permanent kippen
anschließend jede Minute 3x kippen.
Ergebnis: sehr gut



Kodak TRI-X 400 | ISO 400/27°
Kodak Dektol 1+3 / 3,5 Min / 24°C
Die ersten 30s permanent kippen anschließend alle 60s ca. 4x in 10s kippen.
Ergebnis:

Kodak TRI-X 400@800 Kleinbild
Kodak D76 1+1 / 9,45 Min / 20°C
Die ersten 60s permanent kippen
anschließend jede Minute 10s kippen.
Ergebnis: sehr gut



Kodak TRI-X 400@800 Kleinbild
Kodak XTOL Stock / 9,00 Min / 20°C
Die ersten 30s kippen
anschließend jede Minute 5s langsam kippen.
Ergebnis: sehr gut



Kodak TRI-X 400 | ISO 400/27°
Kodak XTOL 1+1 / 9,0 Min / 21°C
Die ersten 30s permanent kippen anschließend alle 60s 10s kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400@800 | ISO 400/27°
Adonal 1+50 / 13,0 Min / 23°C
30s  kippen anschließend alle 60s  4x in 10skippen.



Kodak TRI-X 400 | ISO 400/27°
Adonal 1+25 / 7,0 Min / 20°C
Alle 60s 10s kippen / keine Anfangsagitation
Ergebnis: Gutes Ergebnis

Kodak TRI-X 400 | ISO 400/27°
Kodak XTOL 1+1 / 9,0 Min / 20°C
5 min presoak , continuous for the first 5 sec. , then 3 inversion every 30 sec.
5 Minuten vorwässern, die ersten 5s kippen, dann 3x kippen alle 30s
Ergebnis: Sehr gut

Kodak TRI-X 400@1000
Kodak XTOL 1+1 / 9,5 Min / 20°C
Die ersten 30s permanent kippen anschließend alle 60s 4x in10s kippen.
Ergebnis:

Kodak TRI-X 400 | ISO 400/27°
Kodak XTOL 1+1 / 7,45 Min / 23°C
Die ersten 30s permanent kippen anschließend alle 30s 3x kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400@800 Kleinbild
Kodak XTOL 1+1 / 9,5 Min / 20°C
Die ersten 60s kippen
anschließend jede Minute 3x kippen.
Ergebnis: sehr gut



Kodak TRI-X 400@200 | ISO 400/27°
Adonal 1+50 / 9,0 Min / 20°C
Die ersten 30s permanent kippen anschließend alle 60s 5x kippen.
Ergebnis: Gut


Kodak TRI-X 400 | ISO 400/27°
Kodak XTOL 1+1 / 7,45 Min / 23°C
Die ersten 30s permanent kippen anschließend alle 30s 3x kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400 | ISO 400/27°
Ilfosol 1+9 / 7,5 Min / 20C°
Die ersten 30s permanent kippen anschließend alle 30s 10s kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400 | ISO 400/27°
Kodak XTOL 1+1 / 9,0 Min / 20°C
Die ersten 30s permanent kippen anschließend alle 30s 5s kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400@800 Kleinbild
Ilford Ilfosol 3 1+9 / 10,5 Min / 20°C
Die ersten 60s kippen
anschließend jede Minute 5s kippen.
Ergebnis: sehr gut



Kodak TRI-X 400 | ISO 400/27°
Rollei RHS - DC 1+9 / 7,0 Min / 20C°
Die ersten 30s permanent kippen anschließend alle 30s 1x kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400@1600 Kleinbild
Ilford Ilfotec DDX 1+4 / 11,0 Min / 24°C
Jede Minute 10s kippen.
Ergebnis: sehr gut



Kodak TRI-X 400@100
Kodak D76 1+3 / 13,0 Min / 20°C
Die ersten 60s permanent kippen anschließend alle 30s ca.2-3x in 5s kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400@1600 Kleinbild
Kodak D76 1+1 / 13,15 Min / 20°C
Start 45s
Jede Minute 10s kippen.
Ergebnis: sehr gut



Kodak TRI-X 400 | ISO 400/27°
Ilford ID11 1+1 / 10,0 Min / 20°C
Die ersten 30s permanent kippen anschließend alle 30s ca.2-3x in 5s kippen.
Ergebnis: Sehr gut

Kodak TRI-X 400@200 Kleinbild
Ilford ID11 1+1 / 9,5,0 Min / 20°C
Die ersten 45s permanent kippen
anschließend jede Minute 3x kippen.
Ergebnis: sehr gut

Kodak TRI-X 400@800 | ISO 400/27°
Adonal 1+100 / 60,0 Min / 20°C
30s  langsam kippen, nach 30 Minuten 5x langsam kippen


Kodak TRI-X 400 | ISO 400/27°
Kodak D76 1+2 / 13,0 Min / 20°C
Die ersten 60s permanent kippen anschließend alle 60s ca.2-3x in 5s kippen.
Ergebnis: Sehr gut

Kodak TRI-X 320
Adonal 1+50 / 14,0 Min / 20°C
Die erste Minute permanent kippen anschließend alle 60s 3x kippen.
Ergebnis: Der Film ist abgelaufen / expired 2007. Ich hätte länger belichten müssen

Kodak TRI-X 400@800 Kleinbild
Kodak Ilford ID11 1+1 / 9,45 Min / 20°C
Die ersten 60s permanent kippen
anschließend jede Minute 10s kippen.
Ergebnis: sehr gut


Orwopan 25  | ISO 25/15° | Kleinbild | abgelaufen: 1995
Adonal 1+50 / 8,0 Min / 20°C
60s kippen
3x in 8-10s jede angefangene Minute kippen
Ergebnis: sehr gut

Rollei Retro 400s at 1600 in Rollei RHS DC 1+7 bei 20°C
Die ersten 30s permanent, dann alle 60s 10s kippen
insgesamt 13Min. Entwicklungszeit

Rollei Retro 400s @800 in Rodinal 1+25 bei 20°C
Die ersten 30s permanent, dann alle 60s 4x kippen
Insgesamt 11:15 Min. Entwicklungszeit

Rollei Retro 400s in Rodinal 1+25 bei 20°C
Die ersten 60s permanent, dann alle 60s 3x kippen
Insgesamt 8 Min. Entwicklungszeit

Nicht gut / not good. It was a mistake

Rollei Retro 400s in Kodak D76 1+1 bei 20°C
Die ersten 60s permanent, dann alle 60s 10s kippen
Insgesamt 16 Min. Entwicklungszeit

Rollei Retro 400s@1600 in Rodinal 1+100 bei 20°C
Die ersten 60s permanent
Insgesamt 120 Min. Entwicklungszeit
Sehr gutes Ergebnis

Rollei Retro 80s in Adonal / Rodinal 1+50  bei 20°C
Die ersten 30s permanent, dann alle 30s 1x kippen
insgesamt 14 Min. Entwicklungszeit

Rollei Retro 80s 80@50 in Kodak D76 1+1 | Kleinbild bei 20°C
Die ersten 60 langsam kippen, dann alle 60s 4x langsam kippen
insgesamt 12,5 Min. Entwicklungszeit

Rollei Retro 80s in Adonal / Rodinal 1+50  bei 20°C
Die ersten 30s permanent, dann alle 60s 10s kippen
insgesamt 11 Min. Entwicklungszeit

Kentmere 400@1600 in Adonal / Rodinal 1+100 / 20°C
Anfangs agitation 60s
Stand development
Insgesamt 120 Min.
Sehr gut

Kentmere 400@800 in Adonal / Rodinal 1+25 / 20°C
Anfangs agitation 60s
alle 60s 3x
Insgesamt 9,0 Min.
ok

Kentmere 400@800 in ADOX D76 1+1 / 20°C
Anfangs agitation 30s
alle 60s 10s 4x kippen
Insgesamt 17,0 Min.
Sehr gut

Kentmere 400 in R09 Spezial 1+30 / 20°C
Anfangs agitation 60s
alle 60s 3x
Insgesamt 8,0 Min.

Kentmere 400 in Kodak D76 1+1 / 20°C Mittelformat
Anfangs agitation 30s langsam / slow
alle 10s 4x kippen
Insgesamt 14,0 Min.
Sehr gut

Kentmere 400 in Kodak D76 1+0 Stock / 20°C Kleinbild
Anfangs agitation 4x
alle 60s 4x kippen
Insgesamt 9,5 Min.
